HDPE الكهربائي لخفض نقطة الإنطلاق
الوصف
معلمات التقنية
وصلات الانصهار الكهربائي HDPE ، وصلات الإنصهار الكهربائي للحد من الانصهار الكهربائي HDPE ، مخفض الإنصهار الكهربائي

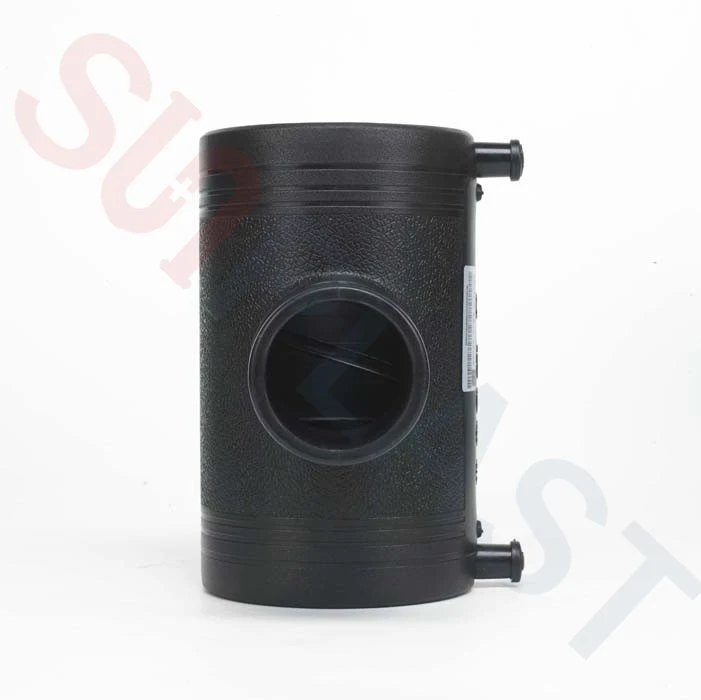

يتم استخدام نقطة الإنطلاق للحد من الانصهار الكهربائي لـ HDPE لإنزال أنبوب HDPE ، لإضافة منفذ بحجم أصغر إلى أنبوب PE. غالبًا ما يتم استخدام المحملات التي تقلل الصهر الكهربائي لتزويد المياه أو الغاز إلى منطقة من خط أنابيب رئيسي ، حيث يكون لها مأخذ أصغر (وبالتالي تدفق أقل) من خط الأنابيب الأصلي.

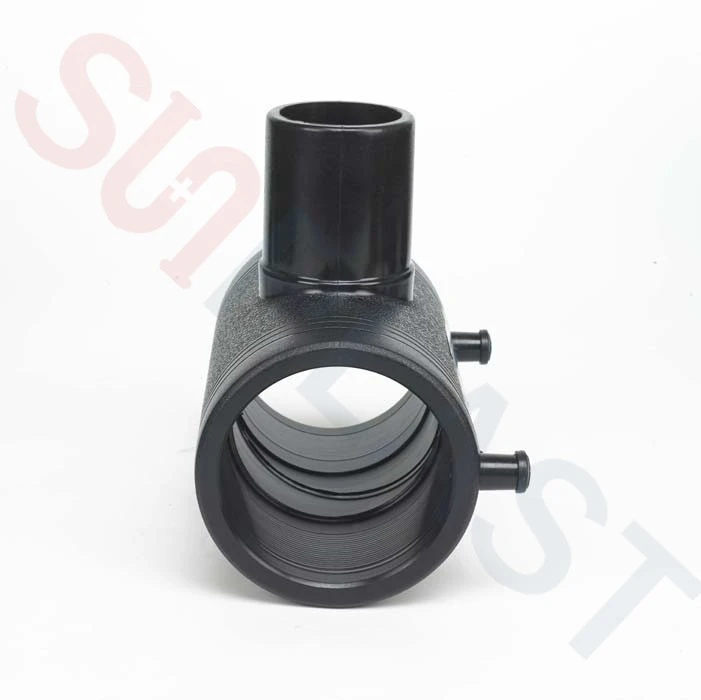

قد تُعرف تركيبات الإنطلاق التي تقلل الصهر الكهربائي أيضًا باسم مخفض الإنصهار الكهربائي أو نقطة الإنطلاق المخفضة EF. يحتوي على ملفات معدنية مزروعة موضوعة حول طرفين من المخارج ، والمخرج الفرعي الآخر من النوع ذي الذيل ، ويتطلب مقرنًا لربطه بأنبوب أو تركيبات أخرى.
مصنوعة من مادة PE100 بنسبة 100٪ ، يمكن توفير انصهار الإنصهار الكهربائي من نوع SUNPLAST HDPE المخفض بقطر من dn32 ~ dn400mm في SDR11-PN16. تم تصنيف وصلات مخفض الإنصهار الكهربائي SDR 11 إلى PN16 للمياه و PN10 للغاز.
تركيبات الإنطلاق التي تقلل الصهر الكهربائي يتم تشكيلها بالحقن في وقت واحد ، وتتوافق مع معايير ISO4427-3 ، EN12201-3 ، AS / NZS 4129 ، EN1555 ، EN ISO15494 (ISO4437-3 للغاز)
تحتفظ SUNPLAST بمخزون ضخم مطلوبًا للأحجام العادية ، والطلب العاجل للعملاء&؛ يمكن تلبية طلب الشحن الفوري.
مزيد من التفاصيل الموجزة على النحو التالي:
منتج | وصلة الإنصهار الكهربائي HDPE ، تقليل الإنصهار الكهربائي ، مخفض الإنصهار الكهربائي |
تخصيص | DN32 ~ DN400 مم |
SDR / تصنيفات الضغط | SDR11-PN16 |
مادة | مادة العذراء PE100 |
عملية التصنيع | تم تصميم الحقنة |
اللون | يتوفر المخزون العادي باللون الأسود والأزرق / الأصفر إذا كانت الكمية كبيرة |
معيار التصنيع | ISO4427-3 ، EN12201-3 ، AS / NZS 4129 ، EN1555 ، EN ISO15494 (ISO4437-3 للغاز) |
مواصفات المنتج
HDPE الكهربائي لخفض نقطة الإنطلاق:متوفر من DN32 × 20 ~ DN400 × 315 مم
الضغط: SDR11-PN16&أمبير ؛ SDR17-PN10
المواد: 100٪ مادة PE100 العذراء
اللون: لون أسود أو أزرق.
ΦD×ΦD1 | L | A | B | Φd | حقوق السحب الخاصة 17 | حقوق السحب الخاصة 11 |
32×20 | 118 | 45 | 48 | 4.0/4.7 | × | √ |
32×25 | 118 | 45 | 48 | 4.0/4.7 | × | √ |
50×25 | 147 | 51 | 54 | 4.0/4.7 | × | √ |
50×32 | 147 | 51 | 54 | 4.0/4.7 | × | √ |
50×40 | 147 | 52 | 56 | 4.0/4.7 | × | √ |
63×25 | 168 | 57 | 49 | 4.0/4.7 | × | √ |
63×32 | 168 | 57 | 56 | 4.0/4.7 | × | √ |
63×40 | 168 | 57 | 56 | 4.0/4.7 | × | √ |
63×50 | 168 | 57 | 64 | 4.0/4.7 | × | √ |
75×32 | 186 | 62 | 56 | 4.0/4.7 | × | √ |
75×40 | 186 | 62 | 56 | 4.0/4.7 | × | √ |
75×50 | 186 | 62 | 63 | 4.0/4.7 | × | √ |
75×63 | 186 | 62 | 63 | 4.0/4.7 | × | √ |
90×50 | 210 | 66 | 64 | 4.0/4.7 | × | √ |
90×63 | 210 | 66 | 63 | 4.0/4.7 | × | √ |
90×75 | 210 | 67 | 80 | 4.0/4.7 | × | √ |
110×50 | 215 | 73 | 85 | 4.0/4.7 | × | √ |
110×63 | 215 | 74 | 69 | 4.0/4.7 | × | √ |
110×75 | 215 | 75 | 77 | 4.0/4.7 | × | √ |
110×90 | 238 | 73 | 85 | 4.0/4.7 | × | √ |
125×50 | 239 | 77 | 79 | 4.0/4.7 | × | √ |
125×63 | 239 | 77 | 79 | 4.0/4.7 | × | √ |
125×75 | 239 | 77 | 83 | 4.0/4.7 | × | √ |
125×90 | 239 | 77 | 87 | 4.0/4.7 | × | √ |
125×110 | 256 | 75 | 87 | 4.0/4.7 | × | √ |
160×50 | 248 | 86 | 78 | 4.0/4.7 | × | √ |
160×63 | 248 | 86 | 78 | 4.0/4.7 | × | √ |
160×75 | 248 | 86 | 83 | 4.0/4.7 | × | √ |
160×90 | 250 | 86 | 87 | 4.0/4.7 | × | √ |
160×110 | 305 | 86 | 87 | 4.0/4.7 | × | √ |
160×125 | 307 | 86 | 91 | 4.0/4.7 | × | √ |
200×50 | 297 | 95 | 70 | 4.0/4.7 | × | √ |
200×63 | 297 | 95 | 74 | 4.0/4.7 | × | √ |
200×75 | 297 | 95 | 79 | 4.0/4.7 | × | √ |
200×90 | 297 | 95 | 85 | 4.0/4.7 | × | √ |
200×110 | 365 | 96 | 87 | 4.0/4.7 | × | √ |
200×160 | 366 | 96 | 95 | 4.0/4.7 | × | √ |
225×90 | 400 | 111 | 86 | 4.0/4.7 | × | √ |
225×110 | 400 | 110 | 96 | 4.0/4.7 | × | √ |
225×160 | 400 | 110 | 105 | 4.0/4.7 | × | √ |
225×200 | 400 | 110 | 110 | 4.0/4.7 | × | √ |
250×110 | 431 | 113 | 97 | 4.0/4.7 | × | √ |
250×160 | 432 | 113 | 112 | 4.0/4.7 | × | √ |
250×200 | 433 | 113 | 116 | 4.0/4.7 | × | √ |
315×90 | 511 | 115 | 87 | 4.0/4.7 | × | √ |
315×110 | 511 | 115 | 90 | 4.0/4.7 | × | √ |
315×160 | 511 | 115 | 109 | 4.0/4.7 | × | √ |
315×200 | 511 | 115 | 117 | 4.0/4.7 | × | √ |
315×250 | 511 | 115 | 126 | 4.0/4.7 | × | √ |
400×110 | 620 | 125 | 115 | 4.0/4.7 | × | √ |
400×125 | 620 | 125 | 115 | 4.0/4.7 | × | √ |
400×160 | 620 | 125 | 115 | 4.0/4.7 | × | √ |
400×200 | 620 | 125 | 115 | 4.0/4.7 | × | √ |
400×250 | 620 | 125 | 115 | 4.0/4.7 | × | √ |
400×315 | 620 | 125 | 115 | 4.0/4.7 | × | √ |
(ملحوظة: البيانات الفنية للإشارة فقط ، قد تتغير بعض البيانات ، إذا كنت بحاجة إلى بيانات دقيقة ، فيرجى الاتصال بنا مباشرة)
مجموعة منتجاتنا
كمضخم&متكامل ؛ الشركة المصنعة من ذوي الخبرة&أمبير ؛ مزود في الصين ، يمكن لشركة SUNPLAST توفير وصلات الصهر الكهربائي HDPE بقطر يتراوح من dn25mm إلى dn630mm. تشمل تركيبات الصهر الكهربائي SUNPLAST HDPE: مقرنة الصهر الكهربائي HDPE ، مخفض الصهر الكهربائي HDPE ، وصلة الإنصهار الكهربائي HDPE ، كوع الصهر الكهربائي HDPE 90 درجة ، كوع الصهر الكهربائي HDPE 45 درجة ، شفة الانصهار الكهربائي HDPE ، سروج الصهر الكهربائي HDPE. ، إلخ.
هنا في SUNPLAST ، يمكن لجميع العملاء العثور على أفضل الحلول للتركيبات لأنظمة خطوط الأنابيب الخاصة بهم.
إجراء الصهر الكهربائي لتركيبات الصهر الكهربائي HDPE
تحتوي تركيبات الصهر الكهربائي على أسلاك خيوط كهربائية ، عند توصيلها بشكل صحيح بمقبس
مصدر الطاقة المناسب لفترة زمنية محددة ، سوف يصهر أداة التوصيل على الأنبوب.
الأدوات المطلوبة لحام وصلات الانصهار الكهربائي هي صندوق تحكم مناسب للصهر الكهربائي مزود بمصدر طاقة وكاشطة قادرة على إزالة 0.2-0.4 مم من
خارج أنبوب البولي إيثيلين.
يجب استخدام مشبك المحاذاة لضمان الحفاظ على حركة المفصل عند الحد الأدنى أثناء دورة التسخين والتبريد معًا ، باستخدام قطعة قماش للتنظيف وقلم لا يمحى. يجب أيضًا استخدام مأوى اللحام لتوفير الحماية لمنطقة اللحام ضد الظروف الجوية السيئة و
تلوث اشعاعى.
الإجراء الرئيسي للحام التناكبي يتضمن 4 خطوات:
1). قم بتنظيف الأنبوب وقطع الأطراف بشكل مباشر.
يجب قطع نهايات الأنابيب بشكل مربع وحتى بواسطة قاطع الأنابيب الدوراني ، وإعادة تدوير حافة الأنبوب إذا لزم الأمر. باستخدام قطعة قماش للتنظيف ، قم أولاً بتنظيف منطقة الأنبوب المراد لحامها من أي حطام سطحي.
2). ضع علامة على عمق الطعنة على الأنبوب
بدون إزالة علامة التغليف المختومة على الأنبوب ، المنطقة التي سيتم كشطها ، أي ما يقرب من 15-20 مم بعد عمق إدخال قارنة التوصيل E / F.
3). كشط أو تقشير السطح الخارجي لحافة الأنبوب.
باستخدام أداة "مكشطة" مناسبة لإعداد سطح الأنبوب ، قم بإزالة سطح الأنبوب في
المنطقة المحددة على عمق 0.2-0.4 مم ؛ من الضروري في هذه المرحلة من العملية أن يتم إجراء ذلك بشكل صحيح.
حيثما أمكن ، تعتبر أداة التحضير الميكانيكية هي الطريقة المفضلة لإعداد سطح الأنبوب حيث إنها قادرة على إزالة طبقة مستمرة ومتساوية من سطح الأنبوب.
4). نظف بعامل إزالة الشحوم المناسب
باستخدام عامل إزالة الشحوم لتنظيف منطقة الخردة ، تأكد من عدم وجود شظايا أو أوساخ عليها
5). طعنة تركيبات E / F بالكامل في أنبوب HDPE
افتح الكيس المختوم الذي يحتوي على تركيبات الصهر الكهربائي ثم حركه إلى الأنبوب. قارنة التوصيل بالانصهار الكهربائي مزودة بمصد مركزي. حرك الوصلة على طول الأنبوب حتى تتلامس مع المحطة المركزية. حدد عمق الإدخال باستخدام قلم تحديد لا يمحى.
6). محاذاة&أمبير ؛ ثبت الأنبوب
ضع مشبك التقييد بشكل صحيح وقم بتركيبه في المجموعة.
يجب دائمًا استخدام المشابك لتأمين مجموعة الصهر الكهربائي أثناء دورة الانصهار.
7). صهر المفصل
أدخل وقت الاندماج إما باستخدام المعلومات المنقوشة على قارنة التوصيل أو باستخدام الرمز الشريطي الملصق على التركيب. تعتمد الطريقة المستخدمة على نوع صندوق التحكم المستخدم.
بمجرد اكتمال قارنة التوصيل من دورة الانصهار ، تحقق من أن مؤشرات الذوبان / آبار الذوبان تظهر أن دورة الانصهار قد حدثت بنجاح. يجب أن تمتلئ الآبار الذائبة ، كما هو موضح أعلاه ، بالذوبان إلى حد ما
يتدفق تقريبًا على سطح التركيب. سترتفع مؤشرات الذوبان المثبتة في التركيبات الأصغر حجمًا خارج جسم تركيبات الصهر الكهربائي.
8). وقت التبريد
قد يؤدي أي مناولة أو ضغوط أو حركة للأنبوب المجمع و / أو التركيب أثناء وقت التبريد إلى انخفاض أداء المفصل.
فقط بعد اكتمال وقت التبريد المذكور في التركيب ، يمكن تفكيك أدوات التثبيت وجميع المعدات المحيطة الأخرى.
مرافق التصنيع
SUNPLAST هو مصنع تصنيع معتمد من ISO9001. كشركة مصنعة رائدة لتجهيزات الانصهار الكهربائي HDPE ، يمتلك المصنع تقنية ناضجة وآلة إنتاج متقدمة وعمال محترفين&أمبير ؛ اكتمل نظام مراقبة الجودة. يتم تصنيع جميع وصلات الانصهار الكهربائي بشكل صارم وفقًا للمعايير الوطنية والمعايير الدولية.
حتى الآن ، هناك أكثر من 30 مجموعة من آلات الحقن في ورشة SUNPLAST ، وهي متاحة لتصنيع وصلات HDPE حتى 800 مم ، وقدرة إنتاج سنوية تصل إلى 6000 طن.
أسئلة وأجوبة
*ماذا او ما’ق الكهربائية؟
A: شكل الزرع المقاوم لتقنية اللحام الذي يزداد شعبية هو اللحام بالصهر الكهربائي. يستخدم على نطاق واسع لربط أنابيب البولي إيثيلين ووصلات الأنابيب ، وكذلك الأنابيب المصنوعة من مادة البولي بروبيلين. من خلال كلمة الصهر الكهربائي ، يمكن فهم أن تقنية اللحام هذه تستخدم التيار الكهربائي لتشكيل وتقوية وصلات خطوط الأنابيب.
على وجه الخصوص ، يتم زرع الملفات المعدنية على طرفي الأنابيب ، ويتم صهر هذه الملفات من خلال التسخين المقاوم الذي يأتي من التيار الذي يمر عبرها. عندما يصبح الجزء المنصهر من وصلات الأنابيب صلبًا ، يتم ربط الأنبوبين بشكل فعال وقوي.
* هل يمكن استخدام قارنات الصهر الكهربائي HDPE في لحام أنبوب طاعون المجترات الصغيرة؟
A: لا ، يتم تصنيع مقرنة الصهر الكهربائي HDPE&؛ مصمم للحام إلى خط أنابيب HDPE فقط ، غير مناسب لأنابيب PPR.
* هل الكشط ضروري قبل الصهر الكهربائي؟
A: نعم ، قبل الصهر الكهربائي ، يجب على المُركب كشط طبقة الأكسدة على كلا جانبي أنبوب البولي إيثيلين عالي الكثافة ، ويجب أن تغطي منطقة الخردة حافة الأنبوب إلى خط الوسم على الأنبوب ، والذي يشير إلى عمق إدخال وصلات الصهر الكهربائي. هذه خطوة ضرورية.
*ما هي المدة التي سيستمر فيها مفصل الاحتراق الكهربائي؟
A: إذا تم تحضير الأنبوب وفقًا للإرشادات وتم تنفيذ عملية التوصيل بشكل صحيح ، من قبل مُركب مختص ، فمن المتوقع أن يستمر تركيب الصهر الكهربائي HDPE طوال عمر نظام الأنابيب وبحد أدنى 50 عامًا.
